什么是涌浪電流(Inrush Current)? 產生的原因、如何
時間：2016-04-13來源：tac瀏覽次數：
內容簡介：
我們在設計開關電源的過程當中會遇到各種問題，今天來說說涌浪電流，大多數人都會問什么是涌浪電流，及涌浪電流是怎么產生的，由該如何的去抑制涌浪電流，在什么地方是需要我
我們在設計開關電源的過程當中會遇到各種問題，今天來說說涌浪電流，大多數人都會問什么是涌浪電流，及涌浪電流是怎么產生的，由該如何的去抑制涌浪電流，在什么地方是需要我們注意的，小編總結一下答案供大家參考。

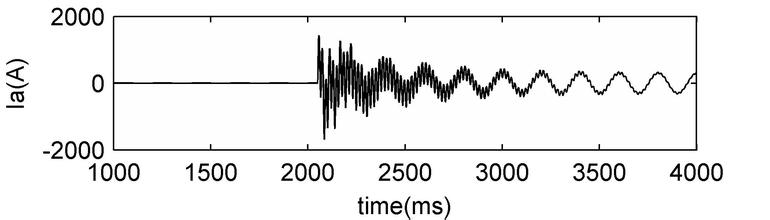

一、什么是涌浪電流(Inrush Current)
一、什么是涌浪電流(Inrush Current)
較常規的定義
浪涌電流指開關電源接通瞬間，流入開關電源設備的峰值電流。由于輸入濾波電容迅速充電，所以該峰值電流遠遠大于穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪涌水平。反復開關環路，AC輸入電壓不應損壞電源或者導致保險絲燒斷。浪涌電流是指電網中出現的短時間象“浪”一樣的高電壓引起的大電流。當某些大容量的電氣設備接通或斷開時，由于電網中存在電感，將在電網產生“浪涌電壓”，從而引發浪涌電流。 一般不管設備容量大小，都會存在浪涌電壓，問題是小容量的設備產生的浪涌電壓較小，不會產生多大的危害，因此常常被人們所忽略。 在脫線變換器啟動期間，因對大容量電容器充電會產生一個大電流。這個大電流比系統正常電流大幾倍乃至幾十倍(即所謂浪涌電流)，而這可能使AC線路的電壓降落，從而影響連接在同一AC線路上的所有設備的運行，有時會燒斷保險絲和整流二極管等元件。因此，必須對其加以限制。
在開關電源中的專業定義
交換式開關電源供應器在輸入電源送電的瞬間會出現一短暫(1/2~1電源周期，EX:60Hz電源1/120~1/60秒)的大電流(依產品設計約為20~60A，請參考產品規格書)，產品開機之后便恢復正常電流輸入，每次都在電源輸入端送電的瞬間才會出現，此為正常現象，并不會造成電源供應器的損壞。但不建議持續對電源供應器開機/關機。另應注意，如果使用多臺電源供應器同時間開機時，有可能會造成系統配電的保護開關跳脫動作。
二、涌浪電流產生的原因
由于電壓突變引起的
浪涌電流是指電網中出現的短時間象“浪”一樣的高電壓引起的大電流.當某些大容量的電氣設備接通或斷開時間,由于電網中存在電感,將在電網產生“浪涌電壓”,從而引發浪涌電流.
三、如何抑制浪涌電流
1、在電路的輸入端，串聯熱敏電阻的方法，可以有效地抑制浪涌電流。實際應用的例子是很多的，例如電腦電源。
2、專用于抑制浪涌電流的熱敏電阻，具有負溫度系數：冷態時電阻值較大，可以限制開機出現的沖擊電流，而開機完成后，熱敏電阻因電流產生的熱，而使電阻值下降，不會影響電路的正常運行。
四、有什么地方需要注意
建議多臺電源供應器應間隔逐一開啟，或采用電源產品的遙控功能進行產品開/關機。
以上內容從涌浪電流的定義、引起原因、如何抑制涌浪電流、及需要注意的地方來剖析了涌浪電流的問題，如果大家在開關電源的設計研發或開關電源的使用中遇到更多的問題請與我們山東開關電源研究中心聯系。
