小功率開關電源設計的簡單體會

時間:2016-03-19來源:tac瀏覽次數:

內容簡介:

小功率開關電源在目前的電源市場應用很廣泛,一些小型設備都需要這種電源,所以在設計上面要求交流全范圍工作。比較常見于大功率電源或者是家庭電器的輔助電源,工控電源的5

小功率開關電源在目前的電源市場應用很廣泛,一些小型設備都需要這種電源,所以在設計上面要求交流全范圍工作。比較常見于大功率電源或者是家庭電器的輔助電源,工控電源的5VSB輸出部分,PLC控制的供電部分,以及獨立的小功率模塊電源等等很多。

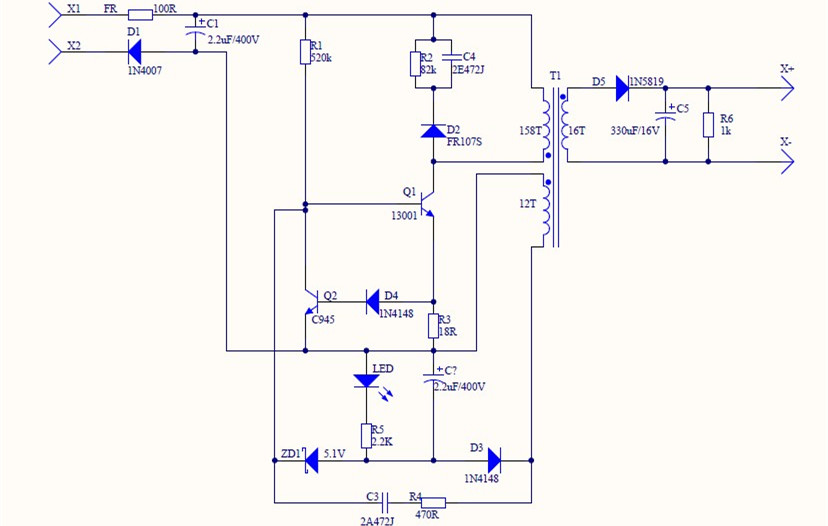

小功率開關電源設計電路圖
經過我們沃爾多年的研發生產,對于小功率電源也是有點自己的心得體會,本文分享給大家,重在討論,重在指教。
我們總結的幾點經驗如下:

1、在設計方法上:要多借助于集成PWM芯片(含功率MOS),或分立的脈寬調制IC+功率MOS;線路拓撲多為單端反激式和單端正激式;
2、在模塊電源中磁材要盡量多選用EE,EFD,EPC(19-30)系列;
3、沃爾一般會用到的AC/DC轉換小功率控制IC:英飛凌x65系列;PI公司TOP系列;ST公司VIP系列;凌特1105;ACT系列;....
4、DC/DC小功率電源設計多借助384x系列做隔離設計;
5、DC/DC小功率不隔離電源設計選用IC相比要多,我們沃爾一般選用的有34063;494;2576等系列。

我們在開關電源的研發設計中,對于元器件等的選購要謹慎。沃爾電子是經過十幾年的研發測試,所生產的小功率開關電源有很好的安全性和可靠性。以上是我們總結的幾點簡單的設計心得,忘能幫到大家。
